品牌:天地
产品型号:ONF 1110 070
起订:1件
发送询价
| 品牌 | 天地 | 型号 | ONF 1110 070 | 适用范围 | 握力70KN |
| 加工定制 | 是 | 材质 | 铝包钢 |

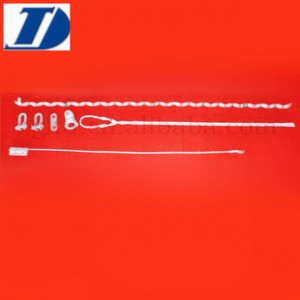

用于OPGW光缆70KN的耐张线夹
用 途:
本产品用于OPGW光缆线路架设中OPGW光缆与耐张杆塔的联接，预绞丝对OPGW光缆起到保护和提高抗振作用。预绞丝的特殊设计，可以保证耐张线夹本身不会产生对OPGW光缆造成损害的应力集中，从而保证光缆系统的正常寿命。
结构与材料：
U形挂环-----------热镀锌钢U形挂环，起到与杆塔紧固件连接的作用。
平行挂板----------热镀锌钢标准件，起到将嵌环和U形挂环连接起来的作用。
嵌环----------------热镀锌精密铸钢嵌环，夹嵌在耐张线夹U形弯曲头内，起到保护耐张线夹的作用。
护线条预绞丝-----用镀锌钢丝或铝包钢丝制成，预绞丝内壁粘有一层微粒金刚砂，以增加磨擦力。预绞丝在工厂加工时被预制成四个子束，避免安装误差并便于快速安装。预绞丝的末端朝径向外侧弯曲，以免挤压损害光缆。
耐张预绞丝--------用镀锌钢丝或铝包钢丝制成,预绞丝在工厂加工时被预制成束，并在内壁粘有一层牢固的金刚砂，以达到对光缆减少侧压力的条件下增加耐张线夹的握力。
使用指导:1. 使用在与终端杆塔、耐张杆塔和接续杆塔的联接。具体配置为：终端杆塔—1套/杆塔，耐张杆塔—2套/杆塔，接续杆塔—2 套/ 杆塔。
2. 按缆径和光缆额定拉断力选配耐张线夹,因此用户可根据选用规格表选配适合的耐张线夹。
3. 接地线夹随耐张线夹一起订购，不允许在耐张线夹的内层或外层预绞丝上直接安装接地线夹。
选用规格:
